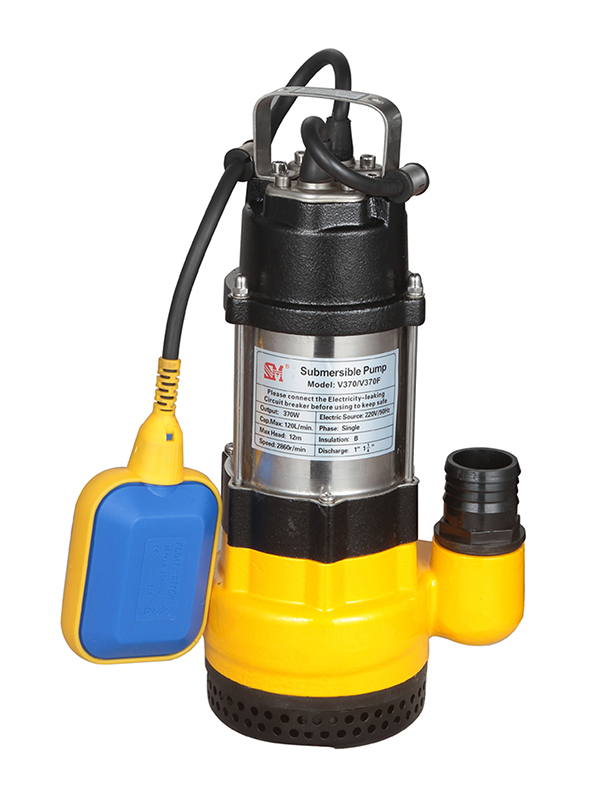

VC370
產品描述

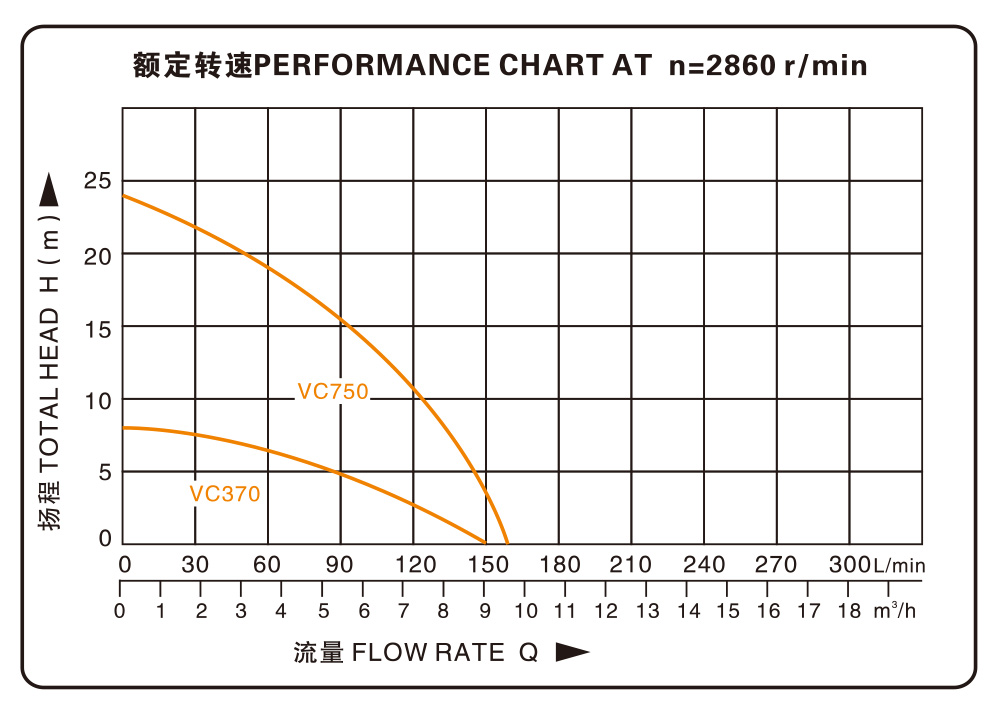

性能曲線 / Performance curve
用途與特點 / Function and Feature
VC型污水潛水泵廣泛應用于農田、養殖、工礦企業、建筑工地等，具有流量大、體積小、重量輕、使用方便等特點。配上浮球開關后隨著液位的變化能實現自動控制啟停。電機內裝有保護器，遇到過熱或過流時會自動切斷電源，保證了泵在較惡劣的環境下運行的安全性和可靠性。( 可配三相電機)
使用條件 / Condition of usag
◎ 電泵潛入水下深度不超過5米;
◎ 水溫不超過40℃;
◎ 水的PH值為6.5-8.5;
◎ 水中固體顆粒直徑不大于0.2毫米。

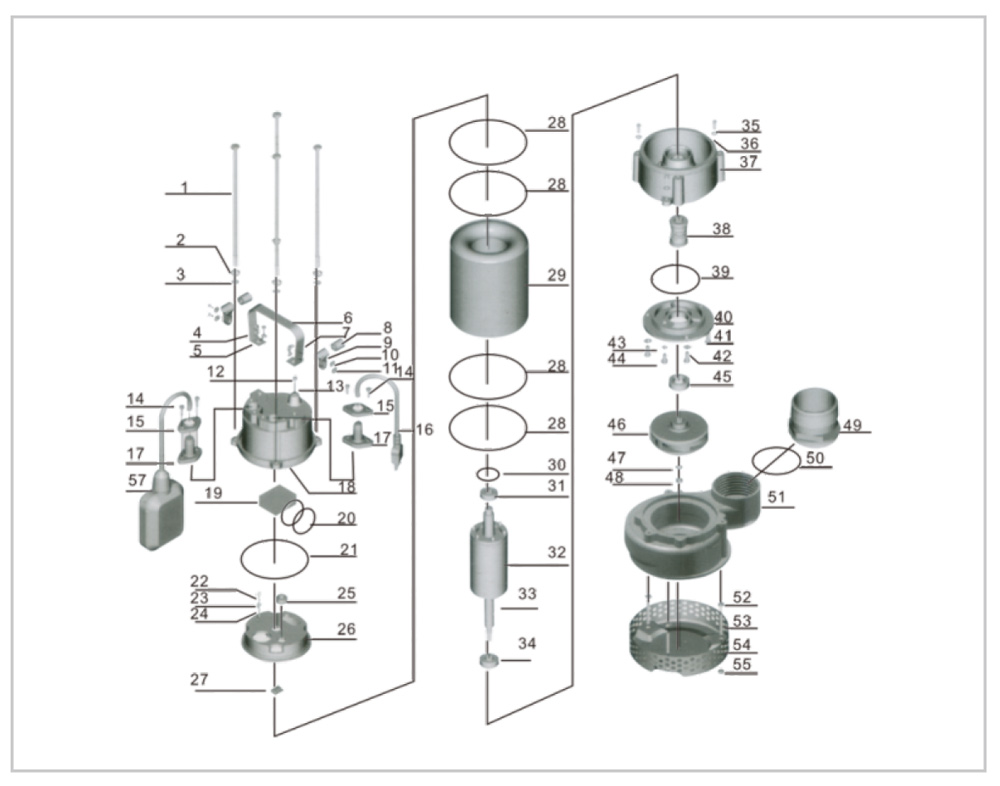

DIAGRAM分解圖 (For the reference of purchasing spare parts供選購配件時參考)
| NO. | DESCRIPTION |
| 1 | Bolt |
| 2 | Stretching washer |
| 3 | Washer |
| 4 | Bolt |
| 5 | Washer |
| 6 | Handle |
| 7 | Nut |
| 8 | Protector |
| 9 | Cable presser |
| 10 | Washer |
| 11 | Screw |
| 12 | Bolt |
| 13 | "O" ring |
| 14 | Bolt |
| 15 | Flange |
| 16 | Cable |
| 17 | Cable protector |
| 18 | Capacitor cover |
| 19 | Capacitor |
| 20 | "O" ring |
| 21 | "O" ring |
| 22 | Spring washer |
| 23 | Screw |
| 24 | Washer |
| 25 | Line protector |
| 26 | Upper cover |
| 27 | Thermal protector |
| 28 | "O" ring |
| NO. | DESCRIPTION |
| 29 | Stator |
| 30 | Undulated washer |
| 31 | Bearing |
| 32 | Rotor |
| 33 | Key |
| 34 | Bearing |
| 35 | Bolt |
| 36 | Washer |
| 37 | Connection part |
| 38 | Mechanical seal |
| 39 | "O" ring |
| 40 | Lower cover |
| 41 | Screw |
| 42 | Washer |
| 43 | Washer |
| 44 | Screw |
| 45 | Oil seal |
| 46 | Impeller |
| 47 | Spring washer |
| 48 | Nut |
| 49 | Out-let connector |
| 50 | "O" ring |
| 51 | Pump casing |
| 52 | Nut |
| 53 | Bolt |
| 54 | Filter mesh |
| 55 | Nut |
技術參數 / TECHNICAL DATA
| Model 型號 |
Power 功率 (W) |
Outlet Diameter 出水口徑 (mm) |
Voltage 電壓 (V) |
Max. Flow 最大流量 (L/min) |
Max. Head 最高揚程 (m) |
Weight 毛重 (kg) |
Packing 包裝尺寸 (cm) |
| VC370(F) | 370 | 40 | 220/380 | 150 | 8.5 | 10 | 18x19x40 |
型號后加“F”表示裝配浮球開關的水泵
